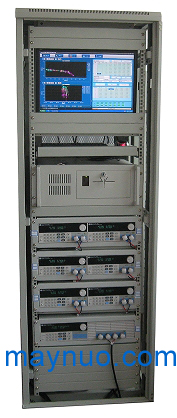

M9130多路太阳电池能测试系统



    M9130多路太阳能电池测试系统是由南京美尔诺电子有限公司为用户设计的一套操作简单实用的测试软件,可快速准确跟踪到最大功率点Pmax、并实时存储和导出到Excel表格,是太阳能电池测试和数据分析的专业软件。这套软件适用于本公司出品的单台M97系列电子负载通过巡检方式对太阳能电池进行测试。

    太阳能产业的成长增加了对太阳能电池(及太阳能模组)测试和测量解决方案的需求,而且随着太阳能电池尺寸的增大和效率的提高,电池测试需要运用更大的电流和更高的功率水平,这就对测试系统提出了更灵活的要求。M97系列电子负载型号齐全,功率从150W到200KW,电流从15A到1500A,绝对可以满足太阳能电池(及太阳能模组)的功率和电流要求。


    通常需要测量太阳能电池的以下几项关键参数:
  • Vopen——开路电压,在电流等于0时的电池电压
  • Ishort——短路电流,当负载电阻等于0时,从电池流出的电流
  • Pmax——电池的最大功率输出,电压值和电流值I-V曲线上的Pmax点通常被称为最大功率点
  • Ipmax——电池在Pmax的电流电平
  • Vpmax——电池在Pmax的电压电平
  • Rpmax——电池在Pmax的负载阻值
  • FF——填充因子,最大功率Pmax与开路电压(Vopen)及短路电流(Ishort)之比,即Pmax/(Vopen×Ishort)。FF是代表太阳能电池性能优劣的一个重要参数。FF值越大,说明太阳能电池对光的利用率越高。
  • Rs——电池的串联电阻
  • Rsh——电池的并联电阻
  • Temp——电池温度(定制)

    M97系列电子负载可在恒压模式下工作,也称为CV模式。在CV模式下,负载可以通过调节流经自己的电流,从而调整它两端的电压,以保持恒定的电压值。因此,CV模式可用于创建电压扫描,使用负载来控制太阳能电池输出端的电压,然后测量产生的电流,是太阳能电池测试的最佳模式。

    南京美尔诺电子有限公司抓住了这次契机,依托其主打产品M97系列可编程电子负载的卓越品质和高性价比,进一步技术攻关,研发出了M9130多路太阳能电池测试系统。M9130多路太阳能电池测试系统因具有行业内其他同类产品无可比拟的最高性价比,从而迅速地占领了太阳能电池测试领域的市场。由于昼夜光照强度差距很大,最大功率点Pmax也会相差很大。而传统的测试模式在宽泛的操作范围内测试精度又很差,因此很难满足要求。美尔诺的工程师们因时制宜,在行业内首创两段法智能搜索模式——先粗略搜索然后自动缩小范围再精确搜索,可以更快更准地搜索到Pmax点。可配置成定时无人值守全自动完成测试工作,适应全天候昼夜大跨度实时跟踪测试的更高要求。



型号

M9100

M9104

M9105

M9106

M9107

M9108

路数

8

16

32

64

128

256

本公司提供8/16/32/64/128/256路解决方案,欢迎来电垂询

更多型号 -->   M9120多路太阳能电池监控系统



功能特点:
  • 可定时无人值守全自动完成多路太阳能电池参数测试。
  • 可自动测量出:最大输出功率Pmax;最大功率时的电流值Ipmax,电压值Vpmax,电阻值Rpmax;短路电流Ishort;开路电压Vopen;填充因子FF;电池的串联电阻Rs以及并联电阻Rsh。
  • 测试界面实时显示I-V曲线,最大功率点24小时区间内的P-T曲线;查询界面可显示任意区间段内的P-T曲线,不受时间限制。
  • 可打印出您所需的测试报表,并导出到Excel表格。
  • 支持多路太阳能电池巡检测试,测试速度快,测试精度高。
  • 首创两段法智能搜索模式——先粗略搜索然后自动缩小范围再精确搜索,可以更快更准地搜索到Pmax点,适应全天候昼夜大跨度实时跟踪测试。



部分软件界面如下:

软件主界面

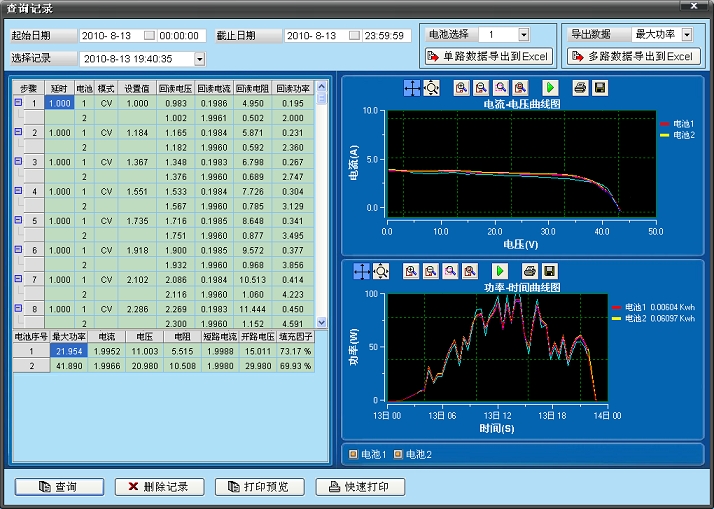

查询记录

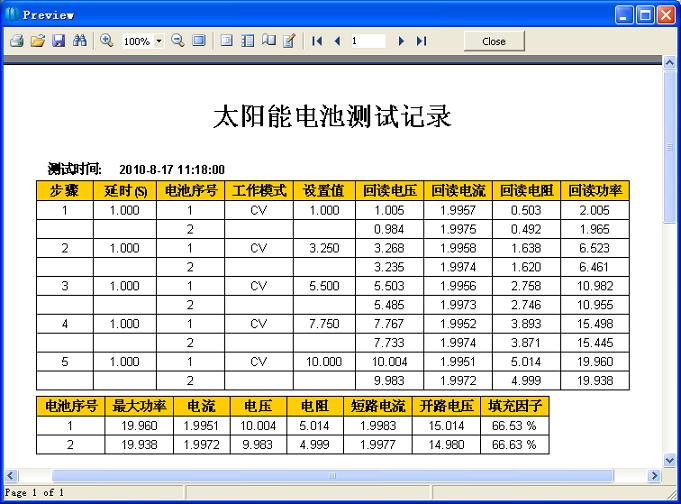

报表打印



单路数据导出到Excel表格



多路数据导出到Excel表格
