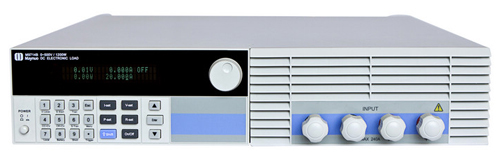

M9713B ( 0-30A/0-500V/600W)



产品使用手册        技术参数表        监控软件

主要特点:

  • 恒流,恒阻,恒压,恒功率,恒流+恒压,恒阻+恒压六种高速动作模式;
  • 过流,过压,过功率,过热,极性反接保护;
  • 高亮度,真空VFD屏,双排四路同步显示;
  • 根据温度变化,无极伺服智能风扇系统;
  • 电路软启动时间设定,可根据设定电压值带载;
  • 电池测试及短路功能;
  • 提供动态测试,上升下降斜率设定;
  • 支持外部触发输入,输出;
  • 提供外部电流波形监视端子;
  • 支持远端电压补偿,多个数据存储;
  • 开机自检,软件校正,标准仪器架设计;
  • 采用工业自动化的业界标准Modbus协议;
  • 支持RS232,RS485,USB通讯。

应用范围:

    生产线(手机充电器,手机电池,电动车电池,开关电源,线性电源),科研机构,汽车电子,航空航天,船舶,太阳能电池,燃料电池等行业。

技术参数表:

型  号 M9713B
额定输入 功率 600W
电流 0-30A
电压 0-500V
定电流模式(CC) 量程 0-3A 0-30A
分辨率 0.1mA 1mA
精度 0.03%+0.05%FS 0.03%+0.05%FS
定电压模式(CV) 量程 0.1-19.999V 0.1-500V
分辨率 1mV 10mV
精度 0.03%+0.02%FS 0.03%+0.05%FS
定电阻模式(CR) (当输入电压和电流值≥满量程的10%) 量程 0.03Ω-10KΩ 0.03Ω-5KΩ
分辨率 16位 16位
精度 0.1%+0.1%FS 0.1%+0.1%FS
定功率模式(CW) (当输入电压和电流值≥满量程的10%) 量程 0-600W 0-600W
分辨率 1mW 10mW
精度 0.1%+0.1%FS 0.1%+0.1%FS
电压测量值 电压 0-19.999V 0-500V
分辨率 1mV 10mV
精度 0.015%+0.03%FS 0.015%+0.05%FS
电流测量值 电流 0-3A 0-30A
分辨率 0.01mA 0.1mA
精度 0.03%+0.05%FS 0.03%+0.08%FS
   功率测量值    (当输入电压和电流值≥满量程的10%) 功率 100W 600W
分辨率 1mW 10mW
精度 0.1%+0.1%FS 0.1%+0.1%FS
电池测试功能

电池输入:0.1-150V; 最大测量值:容量=999AH;  分辨率=0.1mA; 测试时间=1S-16H

动态测试功能

动态编程: 0-25kHZ; 2.5A/uS;  T1&T2:60uS-999S;  精度:±15% offset+10%FS

电流软启动时间

1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500mS;1000mS   精度:±15% offset+10%FS

短路功能 电流(CC) ≒3.3A ≒33A
电压(CV)  0V
电阻(CR) ≒100mΩ
温度 工作 0~40℃
储存 –10℃~70℃
尺寸 W*H*D(mm) 428*103.5*453.5
重量 Kg 17.6
